FUY-2耐腐耐磨液下泵

当前位置：首页-> 液下泵

一键分享　　

样本下载

下一条：FUY-1A耐腐耐磨液下泵

上一条：已经没有了

产品概述 | 性能参数

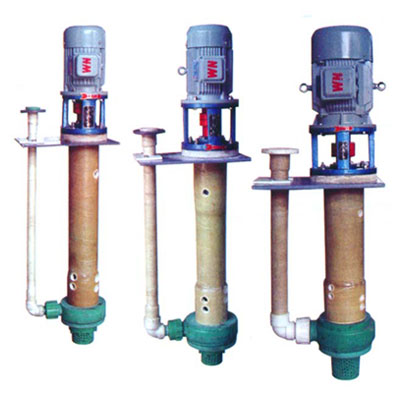

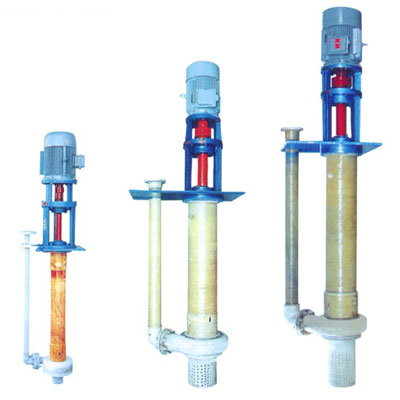

FUY-2系列耐腐耐磨液下泵，其过流部件采用性能优异的超高分子量聚乙烯(UHMWPE)整体模压而成，耐腐耐磨工程塑料特出的优点是：在工程塑料中，它具有优异的耐磨性、耐冲击性、抗蠕变性，同时还具有好的耐腐蚀性能，适用于输送-20～90℃范围内的酸性、碱性料浆和酸性、碱性清液。

该系列泵耐温性、防腐性、机械稳定性、耐磨性以及运行费用的经济性都得到了用户的认可，因此该产品是一个性能稳定的、技术成熟的、用户欢迎的、定型的防腐型泵类产品，是稀贵金属泵的替代产品。

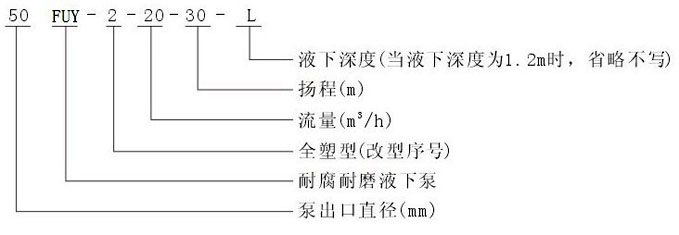

型号意义

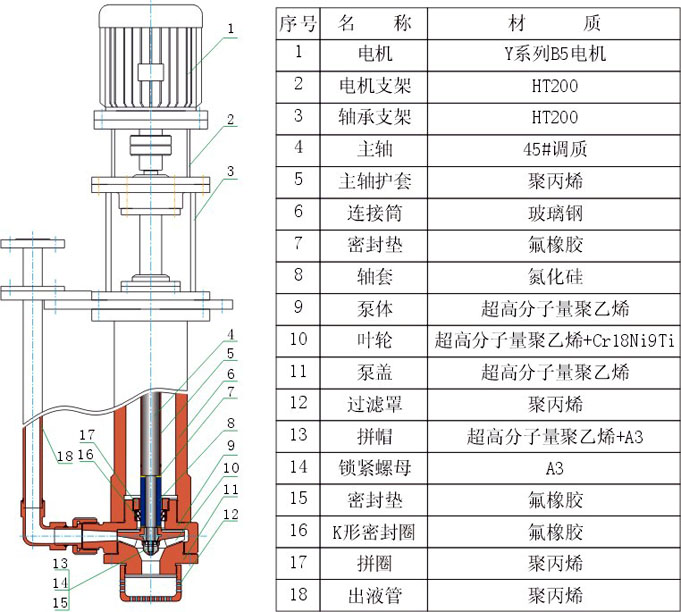

结构示意

安装使用与维护

1.安装：将泵垂直固定于所需的位置上，连接好出口管路。
2.启动：接通电源点启动，查看电机转动方向与泵上箭头所指方向是否一致，如不一致应重新接线调整；电机运转正常后应慢慢开启出口阀门至所需的工作状态。
3.停车：先关闭出口阀门，再停电源。
4.拆卸：a.先拆下出液管18，旋开过滤罩12(过滤罩与泵盖之间为右旋螺纹)，再旋下泵盖11(拆装时可利用泵盖上的两只拆装孔)，然后依次拆下拼帽组件13 14 15、叶轮10和轴套8(拼帽与轴之间为左旋螺纹)；
b．旋下泵体9(右旋螺纹)，拧下拼圈1 7(左旋螺纹)，取出K型圈16。
5.安装：将已经磨损或损坏的零件更换后，按拆卸相反的顺序将泵组装好，安装时应特别注意各部位垫片的安装，不要多装或少装。
6.检查：安装完毕，应用手盘动联轴器，看看是否运转灵活，如转动不灵活或有不正常噪音、卡死等异常，应重新拆泵检查，清理异物，消除噪音．或通过增减叶轮垫调整叶轮与泵体之间的间隙．此间隙应保证在1～2mm之间，通过增减泵盖垫调整叶轮与泵盖之间的间隙，此间隙应保证在1～2mm之间，安装好后，再盘动联轴器，如此反复直到动转灵活方可接电，按启动程序使泵进入工作状态。
7.注意事项：由于该泵的大部分零件是塑料制成的，故不能对其进行强力冲击和扭曲，以免产生不必要的损坏。

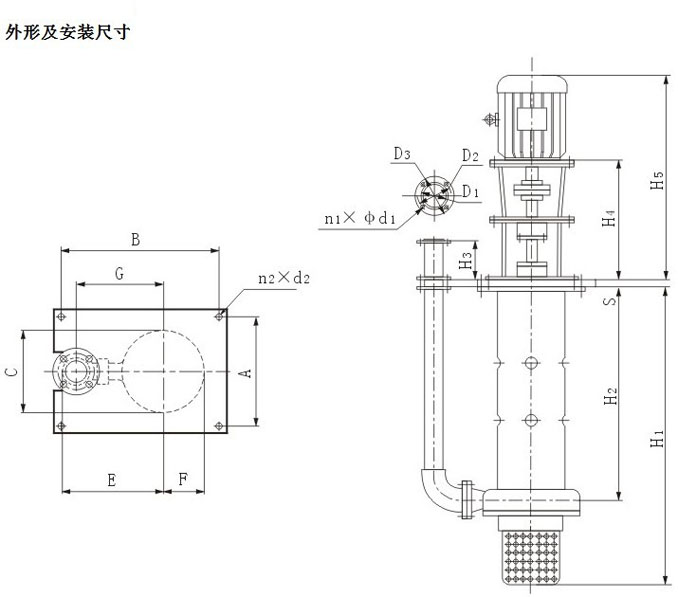

安装尺寸

型号	出口法兰尺寸(mm)				外形尺寸(mm)					安装板尺寸(mm)					插入口尺寸mm)
	D1	D2	D3	n1-d1	H1	H2	H3	H4	H5	A	B	R	S	n1-d1	C	E	F	G
25FUY-2-5-20	25	85	115	4-φ12	1230	1080	120	400	655	290	290	25	20	4-φ20	230	285	115	260
25FUY-2-8-18									680
25FUY-2-10-20									705
32FUY-2-15-15	32	100	135	4-φ12	1230	1080	120	400	705	290	290	25	20	4-φ20	230	285	115	260
32FUY-2-10-30									745
40FUY-2-25-18	40	110	145	4-φ14	1155	1000	120	550	890	350	350	25	20	4-φ20	260	310	135	280
40FUY-2-20-30									960
50FUY-2-35-20	50	125	160	4-φ14	1200	1000	120	580	1090	350	350	35	26	4-φ25	320	360	165	330
50FUY-2-30-30
65FUY-2-45-18	65	145	180	4-φ14	1260	1000	120	580	985	390	390	35	26	4-φ25	320	375	165	330
65FUY-2-45-32									1085
65FUY-2-45-50									1085
80FUY-2-60-30	80	160	195	4-φ18	1510	1290	150	735	1245	440	625	30	25	4-φ25	355	385	190	350
80FUY-2-60-45									1300
80FUY-2-60-50									1330
1000FUY-2-120-15	100	180	220	8-φ18	1510	1290	150	735	1245	440	625	30	25	4-φ25	355	385	190	350
100FUY-2-120-20									1300
100FUY-2-120-28									1400
100FUY-2-140-18	100	180	220	8-φ18	1580	1300	150	765	1335	440	625	30	25	4-φ25	415	405	210	350
100FUY-2-120-35									1405
100FUY-2-140-30									1405
125FUY-2-135-22	125	210	245	8-φ18	1605	1170	150	850	1475	655	885	0	25	10-φ25	565	555	305	470
125FUY-2-190-28									1515
150FUY-2-200-25	150	240	285	8-φ23	1605	1170	150	850	1515	655	885	0	25	10-φ25	565	555	305	470
150FUY-2-250-25									1550
150FUY-2-300-30									1615
150FUY-2-300-40									1690
150FUY-2-400-18									1550

注：1. 插入口尺寸为安装板以下泵的最大实体外形尺寸。
2. 安装板的外形和尺寸可根据客户的实际情况定做。
3. 本安装尺寸为液下深度1.2米，如液下深度H1为0.8、1.0、1.5时，除H2及H1相应变化外，其余尺寸不变。
4. 本厂保留技术改进及尺寸修正的权利，恕不通知用户。

序号	型号	清水性能				出口直径 mm	重量 (kg)
		流量 (m3/h)	扬程 (m)	转速 (r/min)	配备电机 (kw)
1	25FUY-2-5-20	4	22	2900	1.1	25	75
		5	20
		6.5	17
2	25FUY-2-8-18	6.4	21	2900	1.5	25	75
		8	18
		10.4	14
3	25FUY-2-10-20	8	22	2900	2.2	25	75
		10	20
		13	15
4	32FUY-2-15-15	10	18	2900	2.2	32	80
		15	15
		18	11
5	32FUY-2-10-30	8	33	2900	3	32	80
		10	30
		15	25
6	40FUY-2-25-18	20	20	2900	4	40	135
		25	18
		30	15
7	40FUY-2-20-30	12	38	2900	5.5	40	150
		20	30
		25	28
8	50FUY-2-35-20	30	25	2900	5.5	50	190
		35	20
		40	15
9	50FUY-2-30-30	24	33	2900	7.5	50	200
		30	30
		40	20
10	65FUY-2-45-18	40	20	2900	7.5	65	200
		45	18
		50	15
11	65FUY-2-45-32	40	35	2900	11	65	280
		45	32
		50	30
12	65FUY-2-45-50	60	30	2900	15	65	320
		45	50
		40	45
13	80FUY-2-60-30	50	32	2900	15	80	320
		60	30
		72	27
14	80FUY-2-60-45	50	50	2900	18.5	80	350
		60	45
		80	35
15	80FUY-2-60-50	50	58	2900	22	80	370
		60	50
		70	45
16	100FUY-2-120-15	100	20	2900	15	100	320
		120	15
		140	.10
17	100FUY-2-120-20	100	25	2900	18.5	100	350
		120	20
		140	15
18	100FUY-2-120-28	100	36	2900	30	100	420
		120	28
		145	28
19	100FUY-2-140-18	120	25	2900	22	100	480
		140	18
		150	15
20	100FUY-2-120-35	100	40	2900	37	100	500
		120	35
		140	25
21	100FUY-2-140-30	120	32	2900	37	100	500
		140	30
		160	24
22	125FUY-2-135-22	120	25	1450	30	125	510
		135	22
		150	20
23	125FUY-2-190-28	180	30	1450	37	125	550
		190	28
		210	26
24	150FUY-2-200-25	160	32	1450	37	150	550
		200	25
		270	20
25	150FUY-2-250-25	200	32	1450	45	150	580
		250	25
		300	25
26	150FUY-2-300-30	260	34	1450	55	150	650
		300	30
		350	25
27	150FUY-2-300-40	250	45	1450	75	150	720
		300	40
		350	34
28	150FUY-2-400-18	350	20	1450	45	150	650
		400	18
		500	12
