CQB型磁力驱动离心泵

当前位置：首页-> 磁力泵

一键分享　　

样本下载

下一条：CQ型磁力驱动泵

上一条：MP磁力驱动泵

产品概述 | 性能参数

磁力传动离心泵(简称磁力泵)通常由电动机、磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩，在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

CQB系列磁力泵型式及基本参数等效采用JB/T7742-95《小型磁力传动离心泵》标准，符合Q/BTB01-2001《磁力传动离心泵》企业标准。

CQB系列磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重和多种腐蚀性液体的设备，适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2/s的不含硬颗粒、纤维及含有磁性物质的液体。

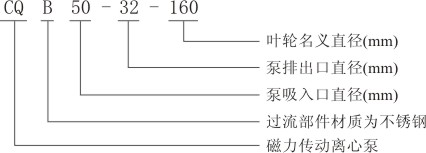

型号意义

结构示意

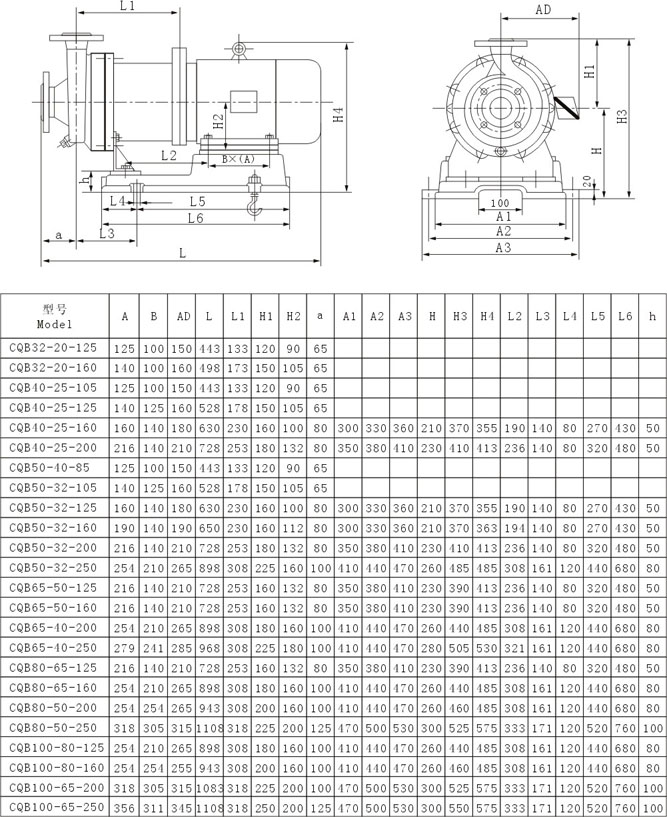

安装尺寸

型号	流量（m3/h）	扬程 (m)	转速 (r/min)	功率 (kw)
CQB32-20-125	3.2	20		1.1
CQB32-20-160	3.2	32		1.5
CQB40-25-105	6.3	12.5		1.1
CQB40-25-125		20		2.2
CQB40-25-160		32		3
CQB40-25-200		50		5.5
CQB50-40-85	12.5	8		1.1
CQB50-32-105		12.5		1.5
CQB50-32-125		20		3
CQB50-32-160		32		4
CQB50-32-200		50		7.5
CQB50-32-250		80		18.5
CQB65-50-125	25	20	2900	4
CQB65-50-160		32		7.5
CQB65-40-200		50		15
CQB65-40-250		80		22
CQB80-65-125	50	20		7.5
CQB80-65-160		32		15
CQB80-50-200		50		22
CQB80-50-250		80		37
CQB100-80-125	100	20		15
CQB100-80-160		32		22
CQB100-65-200		50		37
CQB100-65-250		80		55
CQB150-150-200	200	50		55
CQB200-200-400	400	32	1450	75
